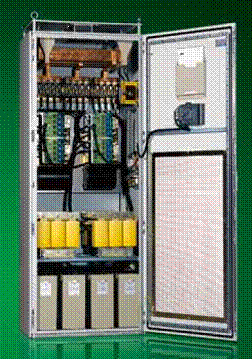

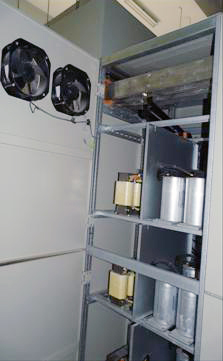

動態無功功率補償裝置

由于線性或非線性負載引起的大量無功功率需求，導致電網出現多種電能質量惡化的問題，如運行效率及產品質量下降，增加運行成本。負載所引起的過高無功功率，導致功率因數變低，這將會受到供電部門的追加罰款，從而增加企業的額外支出，同時會增加電網的損耗，降低運行效率。由于負荷及電纜溫度的升高，使電網部件使用壽命縮短（如：電纜、變壓器等）較高無功電流會導致電網電壓不穩定，嚴重時影響生產。
無功補償裝置正是針對上述問題推出的優質解決方案。動態無功功率補償器采用快速靜態開關及先進的微處理器技術，有效解決上述無功補償問題。采用無瞬變開關技術，克服傳統方式的缺點，為電網提供平滑可靠的無功補償。合理選擇去諧電抗器，可有效吸收電網諧波，降低電壓畸變率。
電容器以及電抗器通過固態電力電子元件可控硅連接到電網，可控硅在容性電流自然過零點觸發導通，這使得電容器聯入電網時不會導致瞬流出現。這種控制模式將保證電流只在波形完整狀態下進行轉換，這樣確保動態補償器不會給電網帶來諧波污染和電壓瞬變等問題。

控制目標
1).增加電網的傳輸能力，提高設備利用率
若 P1 和 P2 分別為補償前、后的有功功率的出力，cosΦ1 和cosΦ2 分別為補償前、后的功率因數，則：
△P= P2-P1=S（cosΦ2- cosΦ1）
為補償后的有功功率的出力增量?？梢?，在視在功率S不變的前提下，線路傳輸?shù)墓β实某隽⒂兴黾?，其增加值為△P：

cosΦ1	0.7	0.7	0.7	0.7
cosΦ2	0.95	0.97	0.98	1.0
△P（%）	36%	39%	40%	43%

2).減少設備容量
在保證有功負荷 P 不變的條件下，增加無功補償時，可以減少設備容量。這是因為
當功率因數提高后,在輸送同樣的有功功率的情況下,上式的△S 是負值,即可以減少視在功率。
3).改善電壓質量
在線路中電壓損失△U 的計算如下：
式中 △U ——線路中的電壓損失，V；
P——有功功率，MW；
Q——無功功率，Mvar?
U——額定電壓，kV；
R——線路的總電阻，Ω；
X ——線路感抗，Ω。
由上式可見，當線路中的無功功率 Q減少以后，電壓損失△U 也就減少了。
如何確定補償容量
每 1kW有功功率所需補償容量(kvar/kW)表

補償前 Cosφ1	補償后Cosφ2
補償前 Cosφ1	0.70	0.75	0.80	0.84	0.86	0.90	0.94	1.00
0.60	0.31	0.45	0.58	0.69	0.74	0.86	0.97	1.33
0.62	0.25	0.39	0.52	0.62	0.67	0.78	0.91	1.27
0.64	0.18	0.32	0.45	0.56	0.61	0.72	0.84	1.20
0.66	0.12	0.26	0.39	0.49	0.55	0.66	0.78	1.14
0.68	0.06	0.20	0.33	0.43	0.49	0.54	0.72	1.08
0.70		0.14	0.27	0.38	0.43	0.48	0.66	1.02
0.72		0.08	0.22	0.32	0.38	0.43	0.60	0.97
0.74		0.03	0.16	0.26	0.32	0.37	0.55	0.91
0.76			0.11	0.21	0.26	0.32	0.44	0.85
0.78			0.05	0.16	0.21	0.27	0.39	0.80
0.80				0.10	0.16	0.22	0.34	0.75
0.82				0.05	0.10	0.17	0.29	0.70
0.84					0.06	0.11	0.23	0.65
0.86						0.06	0.18	0.59
0.88							0.12	0.54
0.90								0.48

使用條件
環境溫度：－ 40℃～＋ 45℃，24 小時內平均溫度不超過＋ 35℃
海拔高度：不超過 2000 米，高于 2000 米采用高原型產品。
濕度：日平均值不大于 95%，月平均值不大于 90%。
戶外風速：≤ 35m/s。
抗震：不超過地震烈度為 8 度。
地面傾斜度不大于 3°。
陽光輻射不得超過 1000w/ ㎡。
安裝場所：使用地點不允許有爆炸危險介質，周圍環境中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在。
功能特點
1.補償容量及補償點根據線路結構和無功電流確定。
2.可分相補償和三相補償或分相、三相混合補償。
3.根據要求可配置電力綜合測控儀，實現配網監測、自動控制及遠程通訊功能。
4.可根據電網諧波和用戶的現場負荷情況配適合電抗率的電抗器，一般場合選用6%或者7%，3次諧波大的地方（如醫院）選擇12%或者13%。
5.無沖擊投切，切換速度快
6.減少電壓降及電壓閃變
技術參數
額定電壓：0.4kV
相數：三相或分相
頻率：50Hz
取樣電流：n/5A
