智能配電系統

智能配電系統系統是根據電力綜合自動化的全新發展趨勢，采用全新的軟硬件技術，并充分考慮了電力自動化不斷增長的需求變化,研制開發獨樹一幟的綜合自動化系統。該系統面向?qū)ο蟮拈_放式設計，采用分散、分層、分布式結構。它集測量、監控、過程控制、繼電保護、SCADA、PLC、記錄等功能于一體以實現電力綜合自動化。廣泛應用于電力變電站、發電廠、水利水電等行業。

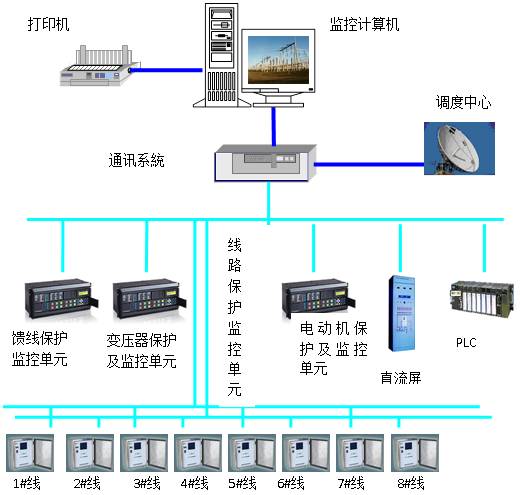

系統結構
系統結構主要分三層：儀表層設備、通訊層、站層設備。儀表層設備主要包括測控裝置、繼電保護、PLC及其他IDE設備；通訊層主要包括通訊管理機（雙機熱備）、屏蔽雙絞線、光纜、以太網、光集線設備、交換機等；站層設備主要包括監控主站、繼電保護工作站、工程師工作站、五防工作站。

技術特點
l 系統易于擴展，支持標準的RS-485、以太網通訊接口，支持多種通訊協議；
l 系統采用冗余配置，具有高度的可靠性；
l 提供OPC Server、OPC Client工業標準接口；
l 內置GE、SEL、SIEMENS、ABB、SEPAM、ALSTOM、AEC等國外產品保護協議庫，還支持南瑞保護、許繼保護、五防系統、電度表、直流屏、智能儀表、PLC等協議庫；
l 提供各用電行業的圖符、圖元、動畫、工具，方便用戶建模和組態，還提供方便的組態復雜控制系統的能力與用戶自主開發高級控制算法的支持能力，可以滿足用戶各種需求‘
l 事件報警、預告信號全部采用消息處理機制；
l 支持大屏幕顯示，替代原來傳統的模擬屏，以節省空間、安裝維護方便、便于監視；
l 易于組態，易于使用，可裁剪性，可移植性，保證經濟性。
技術指標
l 遙測量誤差不大于 0.5% ；
l 電度量測量誤差不大于 1% ；
l 遙測精度：交流采樣，電流和電壓 0.2 級；
l 數據更新時間：CRT畫面響應時間2秒，命令從生成到輸出時間1 秒；
l 畫面實時數據更新周期 2 秒；
l 測控網負載率:正常不大于 20% ,電力系統故障時不大于 40% ；
l CPU負載率:正常不大于 20% ,電力系統故障時不大于 40% ；
l 遙信輸入無源接點方式、各保護測控單元通過數字通信傳送內部信息；
l 遙控、遙測、遙調的時間總時間分辨率不大于 2 秒；
l 系統的主設備平均無故障時間 50000小時；裝置平均無故障時間100000小時；
l 事故時狀態量輸入動作正確率大于99.99%；
l 系統可用率 99.98% ；
l 雙機切換時間小于5秒。
主要功能
1.數據采集
包括：電壓、電流、功率、累計電聯等電能參數：斷路器位置、刀閘位置、各類預告信號、設備狀態信號等。

2.遠程控制

通過安裝在系統終端的永磁結構斷路器，在得到系統管理員授權的情況下實現終端負載的遠程投切

3.多級用戶權限

系統可自定義配置多級用戶權限，以方便操作人員管理系統運行，為整個系統提供可靠的穩定保護措施。

4.統計計算

變壓器/電動機的功率、功率因數，日/月大、小、平均值，負荷率的計算，穩定運行天數，開關動作次數的統計，通道在線監測，并可定義計算類型來完成一些特殊計算。

5.報表功能

報表制作分日報、月報、年報、自定義報表，報表打印分正常打印和異常打印。

6.信息與報警

在監控系統監控范圍內發生需引起值班員注意的情況時，系統產生一個聲光報警信息。報警信息包括：模擬量越限、報警接點的狀態改變、保護與監控設備的運行工況異常報警。

8.查詢功能

包括歷史事件、歷史數據、操作記錄、系統日志查詢，查詢可按間隔、事件類型、事件關鍵字等條件查詢，可自動排序。

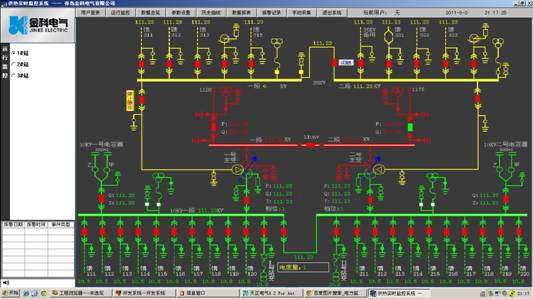

9.畫面監視與控制

歷史曲線、實時曲線、棒圖、餅圖監視。遙測遙信表格顯示，監控系統配置及運行工況圖監視，顯示時間和穩定運行天數，人工操作功能有人工置數、人工封鎖、解除報警、掛牌操作。遙控遙調操作，工藝過程監視與控制。

10.通信協議

支持IEC101、IEC102、IEC103、IEC104、DLT451、XT9702、DISA、SC1801、DNP3.0、N4F、DLT645、MODBUS、PROFIBUS DP/MPI、OPC Server/Client、TCP/IP、UDP及定制協議開發。

11.通訊接口

RS485-2、RS485-4、RS422、RS232、調制模擬接口、光纖接口、以太網接口。

12.監控系統故障診斷

對計算機站控系統的各個設備進行狀態檢查，通過在線自診確定故障發生的部位，并發出報警信號，檢查與診斷的結果可顯示、打印出來。
