熱網自動化監控系統

一、概述

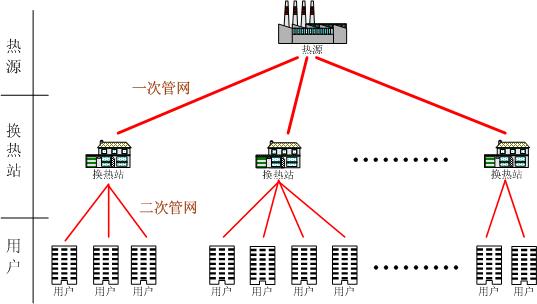

目前，我國北方地區冬季主要采用集中供暖方式進行供熱。集中供熱是指以熱水或蒸汽作為熱媒，由一個或多個熱源通過熱網向城市、鎮或其中某些區域熱用戶供應熱能的方式，包括熱源、管網、換熱站和用戶這4部分。
熱源通常是熱電廠或是區域鍋爐房，主要分為蒸汽鍋爐和高溫高壓熱水鍋爐；
管網根據介質不同通常分為蒸汽管網和高溫高壓熱水管網；
換熱站根據換熱形式不同分為汽水換熱、水水換熱和混水換熱。
熱源通過城市供熱管道將熱水或熱蒸汽送至各用戶所在社區的換熱站。在換熱站，連接熱電廠的一次管道與連接熱用戶散熱器的二次管道通過換熱器進行熱量交換。經過換熱后，二次管道中的熱水流入各熱用戶居室中。

在以上過程中，供熱調度部門需對分布在不同地理位置的換熱站中的溫度、壓力、流量等參數進行集中監控，同時，根據從現場監測到的各換熱站的運行參數，向熱電廠發出調度命令以及時調整其運行工況，保證供熱設施的穩定可靠運行。
在供熱調度部門對供熱監控系統要求不斷提高的現狀，我國大部分熱網系統仍處于人工手動操作階段，影響了集中供熱優質性的充分發揮。主要反映在：
缺少全面的參數測量手段，無法對系統整體做出分析判斷；
水力失調難以消除，造成用戶冷熱不均；
供熱系統未能運行在穩定工況，系統參數設置不優化，供熱量與需求量不匹配；
運行數據不全，難以實現量化管理。
因此，熱網系統的自動化改造勢在必行，通過改造后，熱網系統的自動化程度有效提高，提高了供熱行業的管理水平。保證整個熱網系統高質量、環保經濟、穩定可靠的運行。
二、解決方案
“熱網自動化監控系統”囊括了三個方面：熱源監控系統、換熱站監控系統和監控中心調度系統。通過這3個部分的有機組合，形成了一整套自熱源到終端熱用戶的自動化監控平臺。
1.系統優勢
１).熱網無人值守遠程監控系統解決了熱網水力失調現象，實現了熱網平衡運行，提升了供熱質量。
　　２).起到了節能降耗的作用，換熱站根據室外溫度的變化，自動調節供水溫度，并可進行分時供暖，從而在很大程度的節約了能耗，并且提高供熱的服務質量。
　　３).熱網監控中心與現場保持數據同步，這是以往熱網運行中投入多大的人力及物力都不可能實現的。
　　4).現場計量數據實時傳送至監控中心，并將記錄備案，避免了計量方面的損失。
5).開放的通訊協議，可以輕松進行系統拓展升級；上位機組態系統支持DDE、OPC、SQL，為莫迪康、施耐德、西門子、AB等提供了廣泛的驅動支持，從而可以將其它設備輕松接入本系統。
6).熱網自動化監控系統能監控?zé)嵩?、各處管網、換熱站的運行工況，通過對熱網整體運行參數的掌握，分析判斷各節點的平衡度、熱網運行的不利點，預測調整熱源與熱負荷的熱平衡，針對熱網運行出現的問題，監控調度中心向熱源或各換熱站發出調度指令，實現優質運行。
2.功能特點
“熱網無人值守遠程監控系統”主要完成了對工藝流程的監測、控制以及數據的處理、存儲、分析以及報表打印等任務。
工藝流程顯示：顯示熱源及各個換熱站的工藝流程，包括壓力、溫度、流量和液位等，所有設備的運行、故障狀態及各控制回路的設定參數等；
控制回路顯示：所有設備控制回路的設定值、控制方式、控制參數等，實現在監控中心即可通過鼠標、鍵盤來控制現場設備的啟停和調節；
歷史曲線：顯示所有工藝參數及設備狀態的歷史曲線；
報表輸出：可以查詢?nèi)我鈺r間段每個監控站被監控的數據報表，報表可打印并可導出至EXCEL文件，方便編輯保存；
穩定管理：多級操作權限，便于管理人員實現分層管理，系統對重要的操作系統均會記錄下時間及操作人員帳戶名稱，以利于進行管理及事故分析；
拓展性：系統可自由增減監控站的數量及其設備數量；支持協議廣泛，為其它系統的接入預留了豐富的接口。
三、系統組成
本系統由監控中心、通訊網絡、熱源/管網及各換熱站現場智能控制設備、熱工儀器儀表設備四部分組成。
監控中心：由中心服務器、UPS電源、打印機及上位機監控軟件等組成。
通訊網絡：數據傳輸模塊、交換機及通信鏈路等。
熱源/管網及各換熱站現場智能控制設備：各壓力、溫度、流量和液位傳感器、電動調節閥、電機控制設備、PLC控制設備等。
熱工儀器儀表設備：由積算儀表、高精度傳感器、閥門、電能表等組成。

1.監控中心配置

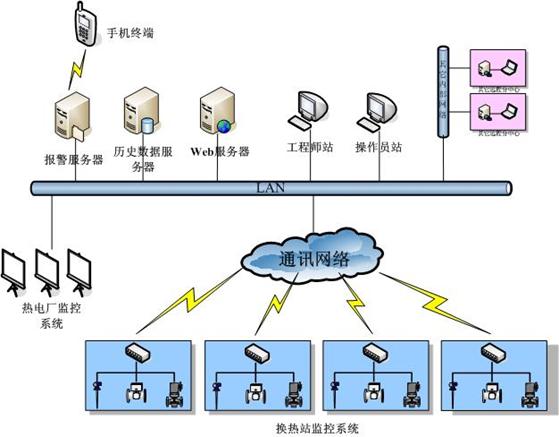

監控中心服務器分為操作員計算機、工程師計算機、歷史數據服務器、報警服務器和Web服務器，在各計算機和服務器上裝有上位機監控軟件和數據庫軟件，操作人員可通過其直接查看整個熱網系統各個部分的運行參數，并可根據現場情況調整熱網系統的運行工況。上位機軟件還可提供數據報表、趨勢曲線及超限報警等，以幫助操作人員更全面地了解熱網系統的運行工況。

2.通訊網絡

通訊網絡用以將監控中心和現場監控設備聯系起來，熱力公司可根據自身情況選擇合適的通訊方式。
1).基于公共電話網撥號的ADSL
利用既有的公共電話網，通過ADSL調制解調器撥號的方式與監控中心建立通訊連接。
優點：網絡建設簡單，利用現有的電話線改裝，連接速度快；
缺點：運行費用較高。
2).無線通訊網絡：無線電臺
采用公用無線頻段，自建無線發射、接收站。
優點：運行費用較低；
缺點：安裝工作量較大、網絡不太穩定、易受干擾、實時性差。
3).專業線路
系統中的所有終端設備通過企業內部有線網絡連接至監控中心。
優點：網絡穩定，數據傳輸速度快，抗干擾能力強，運行費用低。
缺點：二次施工工程量大。
4).GPRS無線網絡
通過GPRS無線傳輸模塊，將分散在系統各處的終端設備連接至Internet，數據通過Internet被傳送至監控中心。
優點：安裝簡便，只需對設備現場填加一臺GPRS模塊即可，數據傳輸速度較快，運行費用較低。
缺點：受GPRS信號覆蓋的限制。

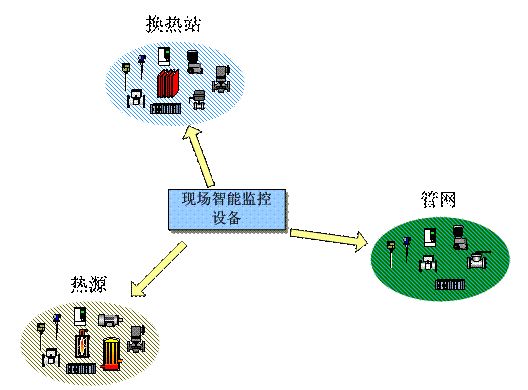

3.現場監控設備
現場監控設備主要是各種傳感器、換熱器、控制閥門、配電設備、電機驅動設備及PLC控制設備等。
配電設備提供電能計量、過壓保護、短路保護等功能，為現場各種用電設備提供能源。
分布在現場各個節點的傳感器將現場各種運行參數如壓力、溫度、流量等傳送至PLC控制設備，PLC根據這些參數信息自動調整閥門開度和電機轉速，以使熱網系統經濟可靠的運行。
現場控制設備有三種控制方式：就地控制、現場觸摸屏控制及上位機遠程控制。

4、熱工儀器儀表設備
熱工儀器儀表設備用以計算現場的累計流量、累計熱量和累計電量等。
5、換熱器
分為板式換熱器和管式換熱器。
a. 傳熱基本公式
Qn：設計熱負荷（W）；K：傳熱系數；F：換熱器換熱面積；：對數平均溫差（℃）
b. 對數平均溫差公式
T1—熱側流體進口溫度（℃）；T2—熱側流體出口溫度（℃）；
t1—冷側流體進口溫度（℃）；t2—冷側流體出口溫度（℃）。

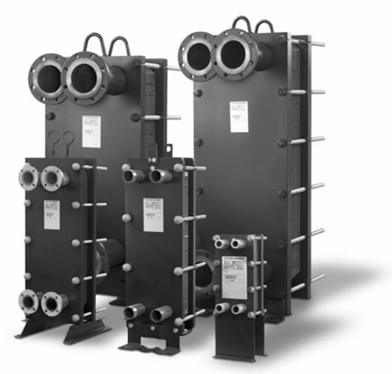

板式熱交換器由夾在框架中的一組不銹鋼傳熱板組成,結構緊湊,在較小工作體積內可容納較大的傳熱面積,這是板式換熱器突出的優點之一,并且將加熱段、冷卻段和熱回收段有機地結合在一起;而同樣傳熱面積的管式熱交換器的體積就要大。

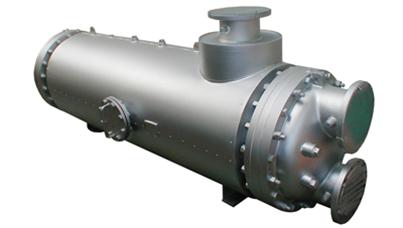

而管式換熱器由于管子的直徑較傳熱板的間距離大,管式熱交換器開機后不需經常停機清洗,所以,管式熱交換器比板式熱交換器運行的時間長,有較大的生產能力，而且相比板式換熱器更加耐高溫高壓,抗熱脹冷縮能力強。

四、換熱機組

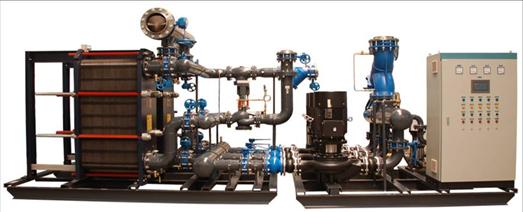

換熱機組將換熱器、循環泵、補水泵、電控柜、過濾器、底座、管路、閥門、儀表等有機結合在一起，并可加裝自動定壓補水裝置、水處理設備、水箱、水泵變頻控制、溫控閥、遠程通訊控制等，從而構成的一個完整熱交換站。換熱機組具有標準化、模塊化、配置齊全、安裝方便的優點，已廣泛應用在小區集中供熱、中央空調、生活用水、企業生產工藝用水等系統中。整體式換熱機組既可用于水—水交換，也可用于汽—水交換。

1.測點精心選定，確保數據采集真是準確。
2.完備的排氣、排污及穩定泄壓裝置，確保機組設備運行可靠。
3.標準模塊化設計，可根據用戶情況，靈活選擇控制內容，減少投資。
4.換熱機組上可加裝熱網自動化監控設備，實現換熱站自動運行一步到位。
五、系統工藝描述

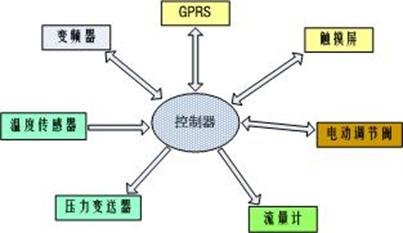

在本項熱網監控系統中，PLC控制設備處于熱網各個節點的核心位置，它進行現場溫度、壓力、流量、液位信號的等采集工作；現場各調節閥的控制；監控現場各電機、變頻器、工頻設備的運行。在設備現場，可通過設備上的觸摸屏完成人機交互，控制各種設備穩定運行。

供水溫度自動調節

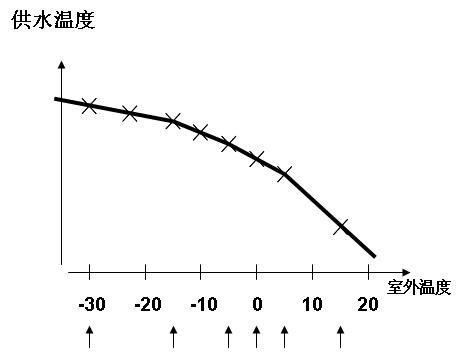

通過預先設定的八點溫度調節曲線，控制器可根據室外溫度計算出相應的供水溫度，再將其與實際的供水溫度進行PID計算后，控制一次管道上的電動調節閥改變開度，進而改變一次管道中的流體流量，控制二次網的溫度。

循環泵自動調節
根據預先設定的供回水壓差，系統自動調整循環泵轉速，使供回水壓差穩定在一個設定的范圍內。
補水泵自動調節
根據預先設定的回水壓力，自動控制補水泵，從而保證回水管道的壓力恒定。
聯鎖保護
對現場各個設備進行聯鎖控制，保證了系統的可靠運行。
數據上傳
PLC控制設備采集到的各種數據通過通訊網絡上傳至監控中心，為監控中心提供了熱網系統量化管理的基礎。
